鉛-鋇-鋁磷酸鹽玻璃的熱性質分析：
玻璃有五個重要的熱參數︰熔點、結晶溫度、玻璃轉變溫度、軟化溫度和熱膨脹系數.本研究用差熱分析得到鉛-鋇-鋁磷酸鹽玻璃的熔化溫度，結晶開始溫度和臨界冷卻速率;用熱機械分析確定玻璃轉變溫度，軟化溫度和熱膨脹系數.

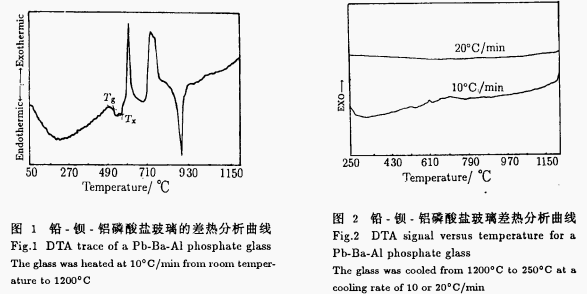

圖1表示鉛-鋇-鋁磷酸鹽玻璃的差熱分析結果，DTA曲線上的吸熱峰代表玻璃轉變范圍，可以注意到在514°℃以下基線斜率有一些改變，這可以歸因于玻璃轉變溫度T,在研究其它玻璃時也觀察到與此類似的行為l50.由DTA曲線得到的玻璃轉變溫度，接近于下述用TMA測定的Tg．從圖1還可以注意到曲線中有兩個并排的吸熱蜂，意味著可能存在分相。
按照圖1那樣定義的結晶開始溫度T。為590°C,中心在610和730°C的兩個放熱峰，可能是由于兩種不同的結晶相﹒在891°℃處的強吸熱峰，指示玻璃的熔化，意味著這玻璃能在較低溫度下制備。
圖2上有兩條冷卻曲線，下部曲線(冷卻速率10°C/min)在610和716°C處有兩個弱的結晶峰，然而，上部曲線(冷卻速率20°C/min)沒有可檢測的結晶峰，指示這種鉛-鋇-鋁磷酸鹽玻璃應以>20°C/min的速率冷卻通過溫度范圍610~716°C,以免玻璃結晶.。
NIST SRM 89 鉛-鋇玻璃(標準品)主要用于驗證鉛鋇玻璃和類似基質材料的元素含量的化學和儀器分析方法。它可用于驗證內部參考資料的價值分配。一個 SRM 89 單位由一個裝有大約 45 克粉末的瓶子組成。
東莞市百順生物科技有限公司是NIST的代理商，專業代理NIST SRM 89 鉛-鋇玻璃 標準品。歡迎咨詢訂購！
陳經理（銷售）
